（二）、編制依據

1.1設計單位設計說明

1.2《壓縮空氣站設計規范》2014年版

1.3《鋼結構工程施工質量驗收規范》GB50205-2001

1.4鋼筋焊接及驗收規程JGJ18-2003

1.5建筑機械使用安全技術規程JGJ33-2001

1.6 14J938 抗爆、泄爆門窗及屋蓋、墻體建筑構造

（1）.抗爆墻要求：抗爆壓力值2000kpa,內填150厚巖棉，巖棉容重80kg/m3，耐火極限4小時，做法參照14J938第C3頁KBQ1

（2）.抗爆墻主要材料

抗爆墻板規格為：1200mm*2400mm*9.5mm抗爆板（水泥纖維復合鋼板）

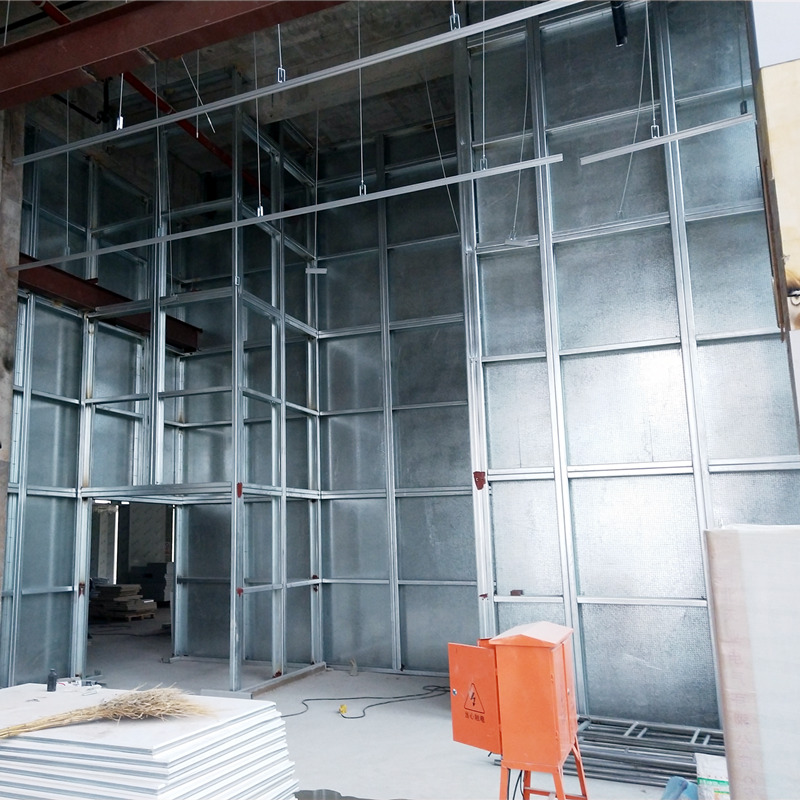

龍骨規格為：150*60*20*2.75mm鍍鋅C型鋼單根使用；

墻內加強龍骨規格為：150*100*3.0mm方管；

墻兩邊加強龍骨規格為：150*150*5.0mm方管；

龍骨與墻面、立柱采M10膨脹螺絲固定或焊接；

巖棉密度80kg/m3；

墻體厚度：9.5mm抗爆板+150mm龍骨+9.5mm抗爆板=169mm厚。
